Bonjour à tous
Bon voilà mon histoire
Je possède une dizaines de modules de ce type qui étaient intercalé entre des boitiés de régulation (chauffages, ventil et fenêtres) et les modules de gestion d'ouverture/fermeture progressif des fenêtres
Face avant
Pièce jointe 222971
Face arrière
Pièce jointe 222972
Ces régulations étant agées et toujours en pannes, elles ont étés remplacées par des neuves d'une autre marque
Ces modules interfaces étant plus nécessaires, je me suit dit:
Et si en apportant quelques petites modifs, je pourrais pas en faires des capteurs de T° qui me donneraient entre 0 et 5 volts pour attaquer des cartes de puissance celon la T° entre 20 et 30 C°
Alors j'ai étudié ces modules et fais ces schémas
Ils sont composés de deux fois ce circuit independant l'un de l'autre
Pièce jointe 222973

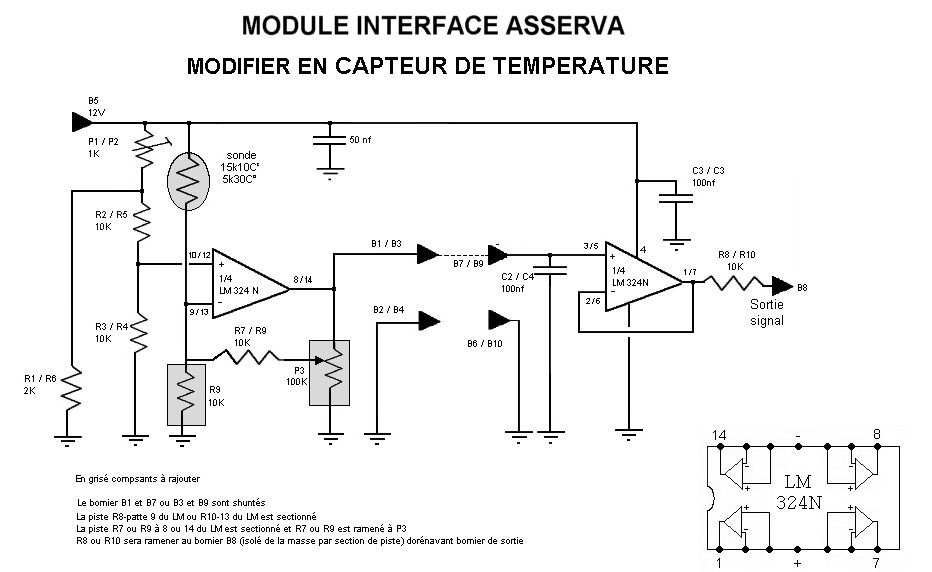

Si j'apportais cette modif (composants en gris sur le shéma) en utilisant les deux parties de ces modules
La sonde, étant une CTN. J'ai mesuré 15k ohms à 10 C° et 5 k à 30 C°, soit un variation de 1K/C°
Pièce jointe 222974
soit sur la carte en vraie
Pièce jointe 222975
Les composants en rouges sont à rajouter
Les petits traits verts, là ou sectionner les pistes
Donc, la question est:
Mon projet est t'il viable ?
La valeur des composants est t'elle correcte, si non quelles valeurs ?
Merci de votre attention
Bon voilà mon histoire
Je possède une dizaines de modules de ce type qui étaient intercalé entre des boitiés de régulation (chauffages, ventil et fenêtres) et les modules de gestion d'ouverture/fermeture progressif des fenêtres
Face avant
Pièce jointe 222971
Face arrière
Pièce jointe 222972
Ces régulations étant agées et toujours en pannes, elles ont étés remplacées par des neuves d'une autre marque
Ces modules interfaces étant plus nécessaires, je me suit dit:
Et si en apportant quelques petites modifs, je pourrais pas en faires des capteurs de T° qui me donneraient entre 0 et 5 volts pour attaquer des cartes de puissance celon la T° entre 20 et 30 C°
Alors j'ai étudié ces modules et fais ces schémas
Ils sont composés de deux fois ce circuit independant l'un de l'autre
Pièce jointe 222973
Si j'apportais cette modif (composants en gris sur le shéma) en utilisant les deux parties de ces modules
La sonde, étant une CTN. J'ai mesuré 15k ohms à 10 C° et 5 k à 30 C°, soit un variation de 1K/C°
Pièce jointe 222974
soit sur la carte en vraie
Pièce jointe 222975
Les composants en rouges sont à rajouter
Les petits traits verts, là ou sectionner les pistes
Donc, la question est:
Mon projet est t'il viable ?
La valeur des composants est t'elle correcte, si non quelles valeurs ?
Merci de votre attention
