Bonjour à tous.
Nouveau sur ce forum et débutant en électronique. J'ai le problème suivant :

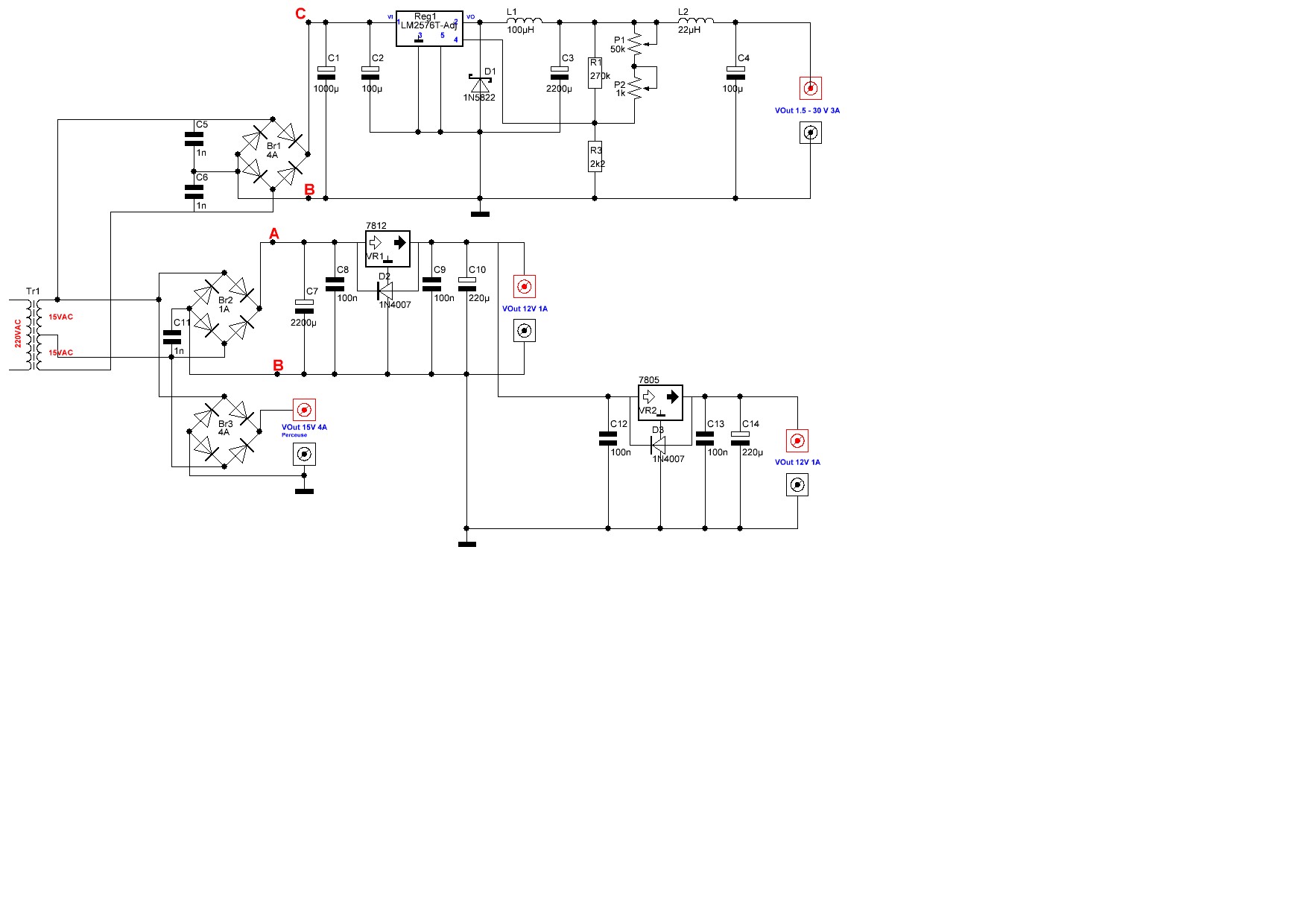

Pièce jointe 232989
J'ai une tension d'environ 45V entre C et B(normale) et je retrouve cette même tension entre A et B(problème), ce qui fait exploser le condensateur C7. Si je dissocie les 2 masses plus de problème.
Même si je mets une charge en sortie la tension entre A et B baisse un peu mais reste très au dessus de la vingtaine de volts attendue.
Le transformateur et du type à point milieu. (Récup onduleur)
Je ne comprend pas ce qu'il ce passe.
Si vous avez une idée, merci d'avance.
Cordialement.
BrIs974.
Nouveau sur ce forum et débutant en électronique. J'ai le problème suivant :
Pièce jointe 232989
J'ai une tension d'environ 45V entre C et B(normale) et je retrouve cette même tension entre A et B(problème), ce qui fait exploser le condensateur C7. Si je dissocie les 2 masses plus de problème.
Même si je mets une charge en sortie la tension entre A et B baisse un peu mais reste très au dessus de la vingtaine de volts attendue.
Le transformateur et du type à point milieu. (Récup onduleur)
Je ne comprend pas ce qu'il ce passe.
Si vous avez une idée, merci d'avance.
Cordialement.
BrIs974.
