[Thermique] branchement thermostat Delta Dore TYbox 137 sur chaudiére Acleis GLM 232h

Bonjour



comme indiqué dans le titre je cherche à équiper ma chaudière Acleis GLM 232h par un thermostat d'ambiance Delta Dore TYBOX 137 qui est un modèle "sans fil"



- La chaudière possède deux borniers :

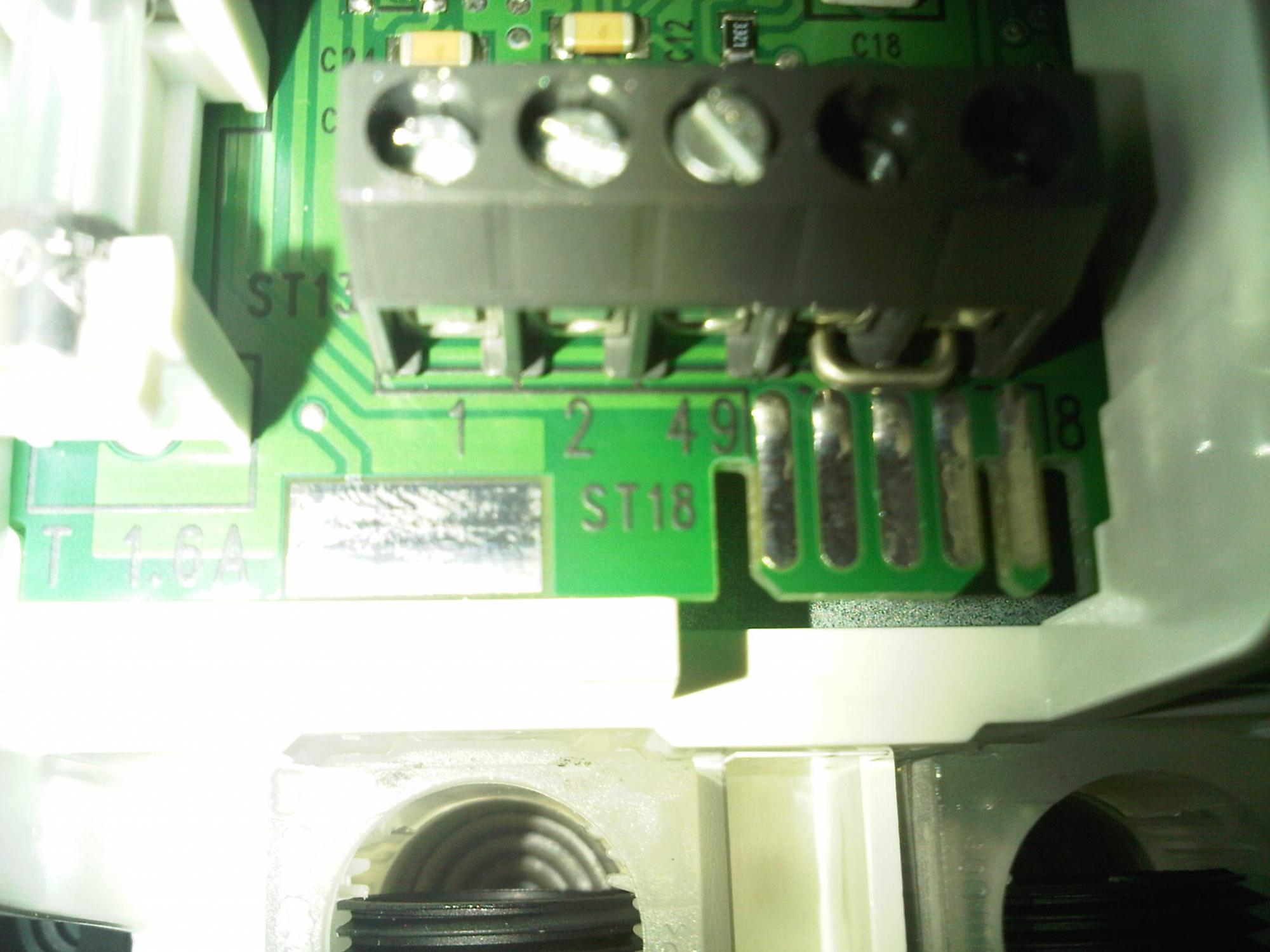

le premier bornier avec les repères 1,2,4 8 et 9 (un cavalier est présent entre 8 et 9)

Pièce jointe 234225

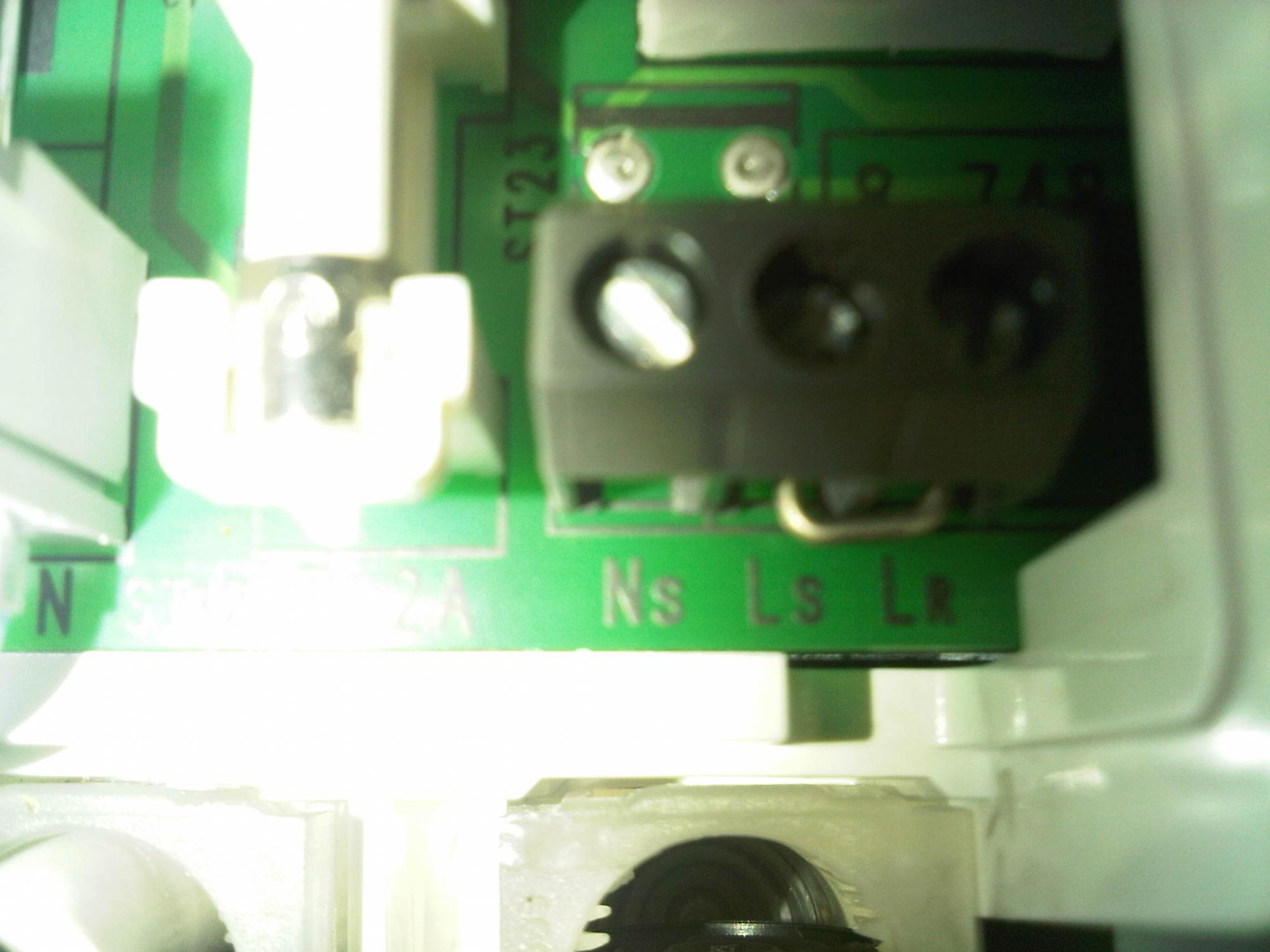

le deuxième bornier avec les repères Ns, Ls et LR (un cavalier est présent entre Ls et Lr)

Pièce jointe 234226

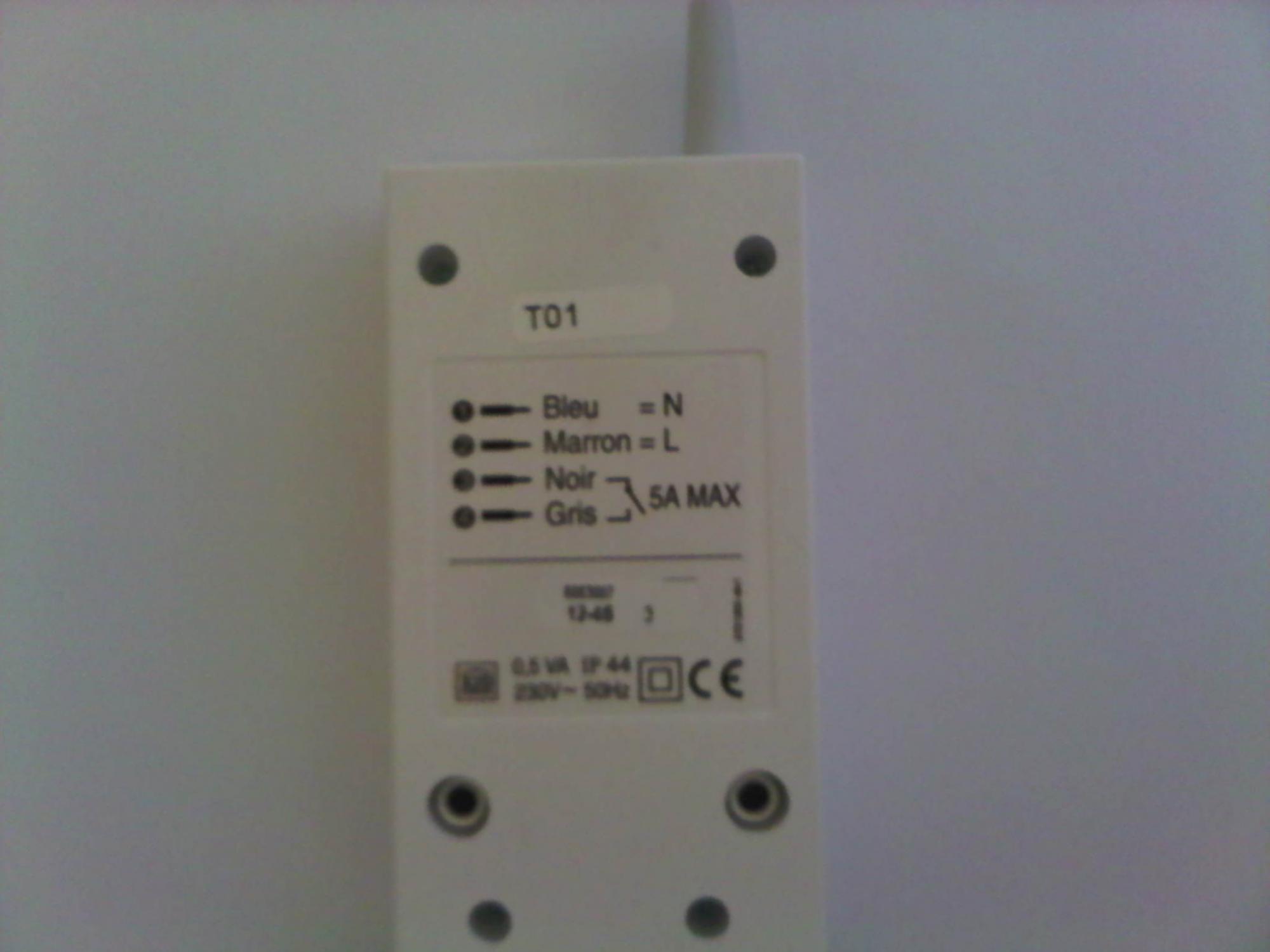

- Le thermostat posséde 4 fils

Bleu (neutre)

Marron (L ? )

Noir

Gris

Pièce jointe 234227

J'ai tenté les branchements suivants sans sucés :



- Essai 1 :

bleu = 1

marron = 2

Noir = 4

gris = libre

(avec suppression cavalier entre Ls et Lr )



- Essai 2 :

bleu = 1

marron = 2

Noir = ls

gris = lr

(avec suppression cavalier entre Ls et Lr )



cela ne fonctionne pas

si quelqu'un peut m’éclairer

par avance merci

Xavier

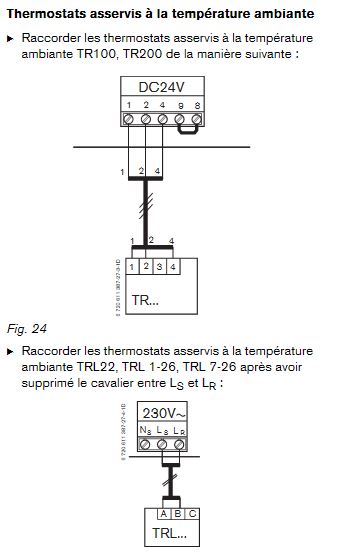

ci dessou sextrait des notices chaudière et thermostat

Pièce jointe 234228

Pièce jointe 234229
