Bonjour,

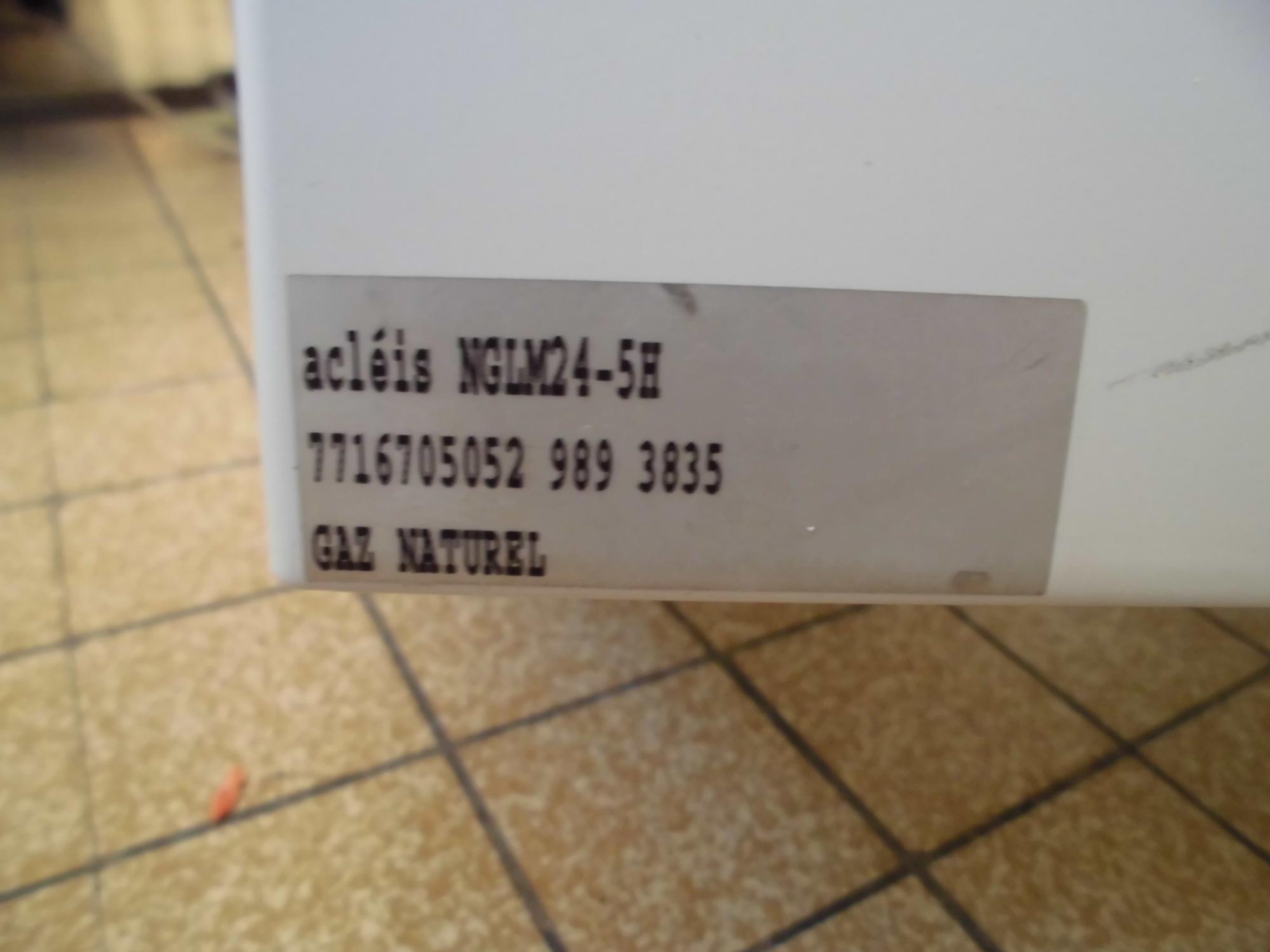

Je voudrais brancher un thermostat d'ambiance que j'ai acheté sur le net (70€) sur ma Chaudière ELM LEblanc ACLEIS NGLM24-5H.
J'ai démonté le boitier de la chaudière pour accéder au shunt mais je ne sais pas sur quoi brancher mes 2 fils!
J'ai mis des photos:
-la 1ère est le circuit imprimé/carte mère de la chaudière (à gauche les branchements...)

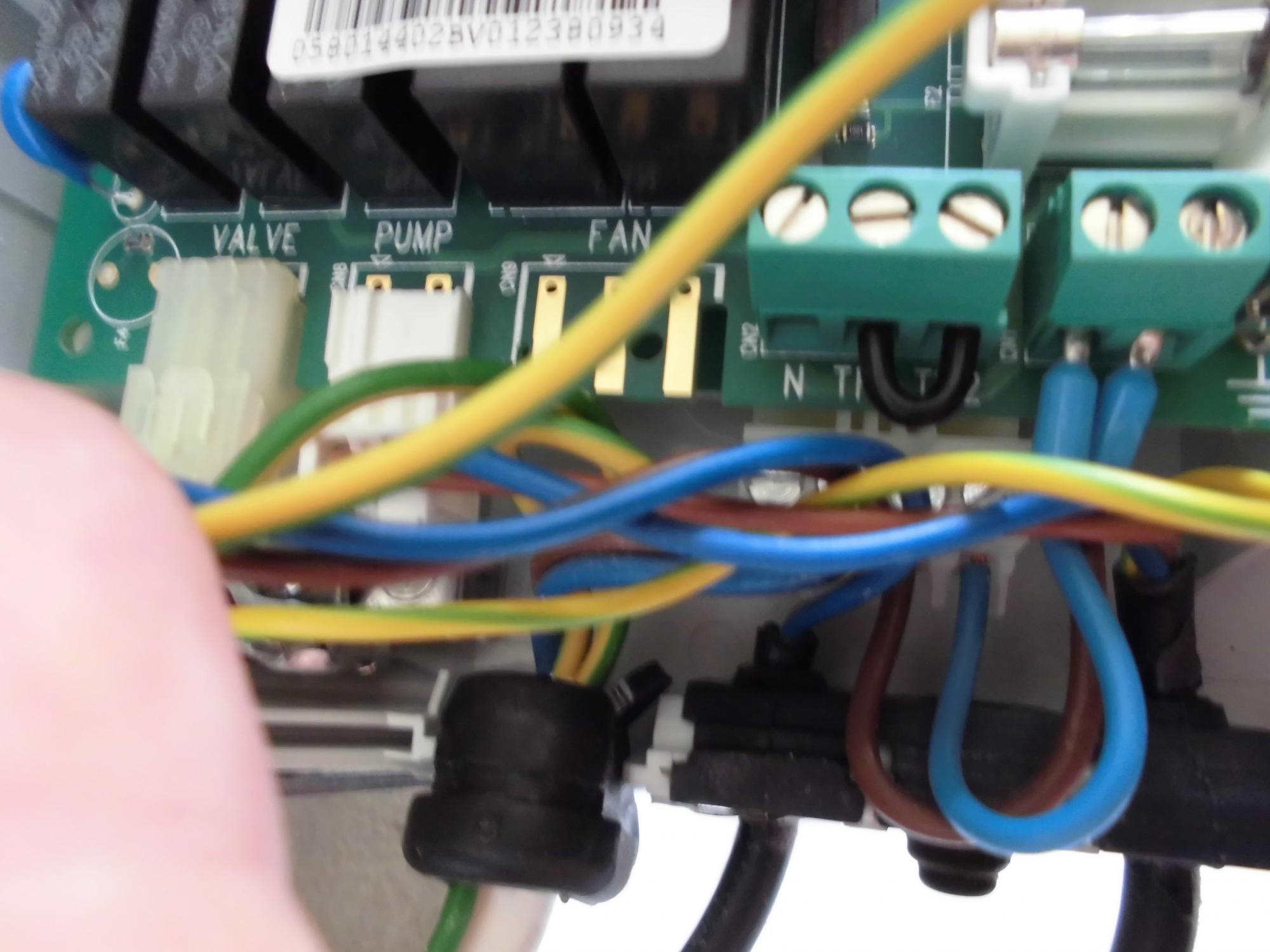

-la 2ème zoom sur la partie de gauche avec de gauche à droite sur la photo, les parties, valve, pump, fan (qui ne me concerne pas à priori) et plus a droite de la photo, un domino vert de 3 (N TH1 TH2) et un domino vert de 2 (N L).

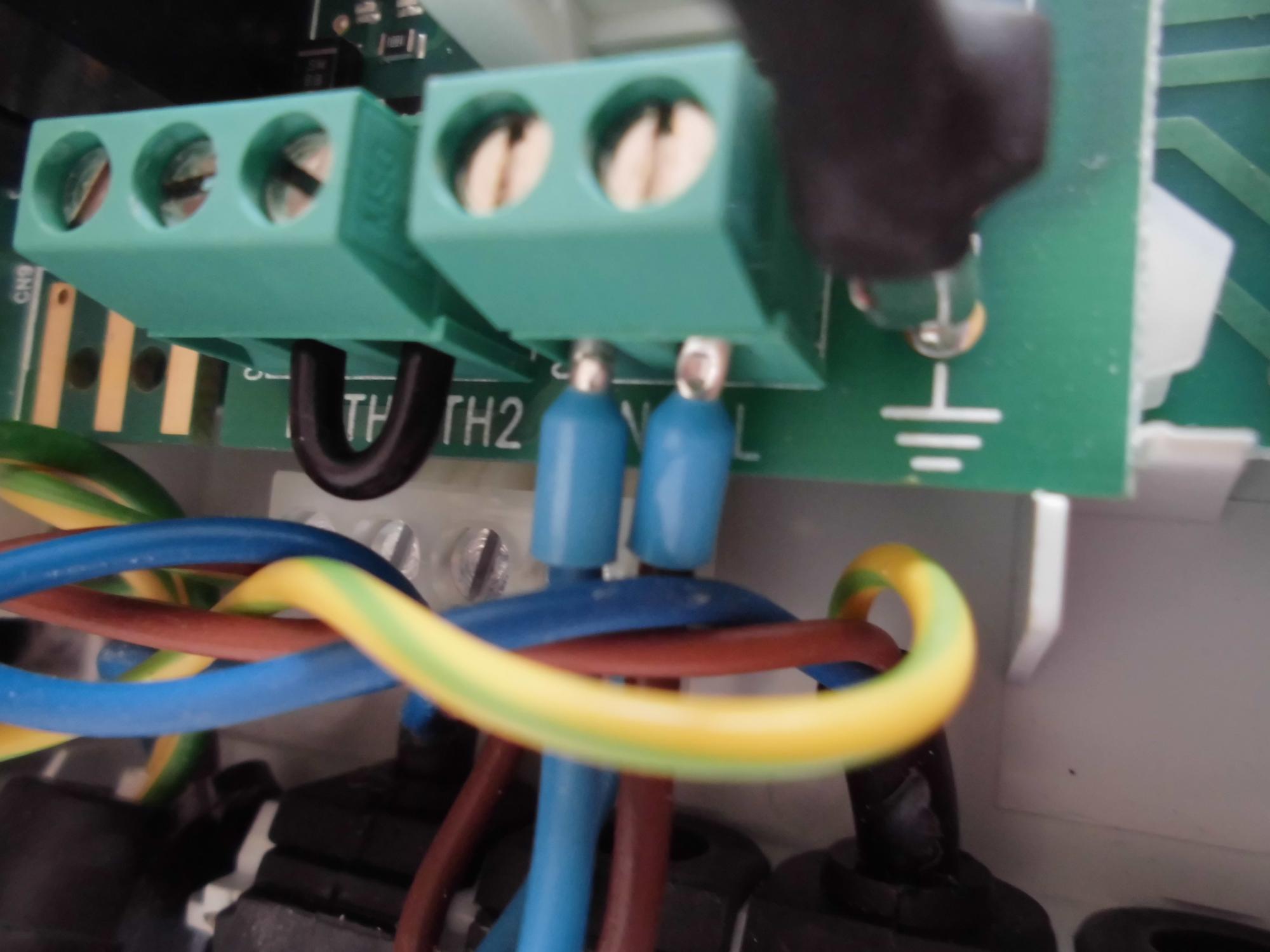

-La 3ème est les domino sur lesquels je dois me brancher à priori mais lequel?
Si quelqu'un peut m'aider?
En gros je pense que je suis pas loin mais faut-il que je branche sur le domino avec 3 entrées (N TH1 TH2) qui sont vide (sauf un pont entre th1 et th2) ou bien sur le 2 entrées (N L) mais qui est déjà utilisé (dois-je enlever les fils qui y vont?)
Merci à vous
Je voudrais brancher un thermostat d'ambiance que j'ai acheté sur le net (70€) sur ma Chaudière ELM LEblanc ACLEIS NGLM24-5H.
J'ai démonté le boitier de la chaudière pour accéder au shunt mais je ne sais pas sur quoi brancher mes 2 fils!
J'ai mis des photos:
-la 1ère est le circuit imprimé/carte mère de la chaudière (à gauche les branchements...)
-la 2ème zoom sur la partie de gauche avec de gauche à droite sur la photo, les parties, valve, pump, fan (qui ne me concerne pas à priori) et plus a droite de la photo, un domino vert de 3 (N TH1 TH2) et un domino vert de 2 (N L).
-La 3ème est les domino sur lesquels je dois me brancher à priori mais lequel?
Si quelqu'un peut m'aider?
En gros je pense que je suis pas loin mais faut-il que je branche sur le domino avec 3 entrées (N TH1 TH2) qui sont vide (sauf un pont entre th1 et th2) ou bien sur le 2 entrées (N L) mais qui est déjà utilisé (dois-je enlever les fils qui y vont?)
Merci à vous
